概述(PRODUCT DESCRIPTION)

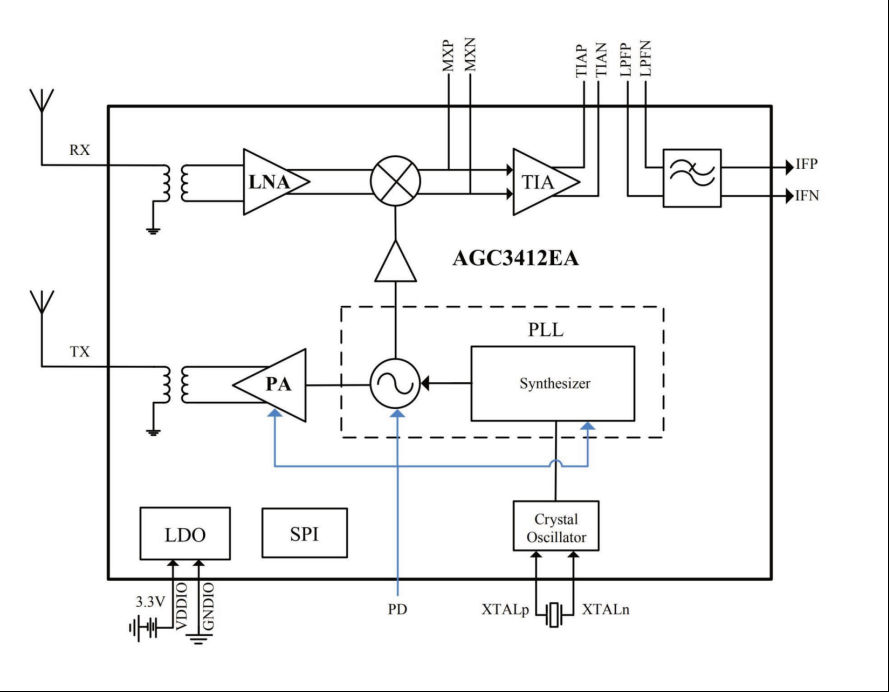

AGC3412EA 5.8G Radar Transceiver IC采用0.13um CMOS工藝，應用于5.8GHZISM頻段多普勒微波探測雷達射頻信號的發射和接收，芯片結構簡單、應用靈活，可應用于1m-20m范圍內的人員或車輛等移動檢測。芯片采用小數鎖相環技術產生精確射頻信號，通過SPI控制工作頻道、發射功率和接收增益，確保工作頻率位于ISM頻段范圍內，最大發射功率5dBm;雷達接收機采用零中頻全差分結構,內部集成低噪聲放大器、混頻器和低通濾波器電路。
典型特征 (FEATURES)
n 5.8GHz ISM頻段
n 0.13um CMOS工藝
n 3V~3.6V單電源供電
n 功耗:30mA，支持PD控制分時工作方式以降低功耗
n 小數鎖相環，頻率分辨率40Hz
n 集成20MHz晶體振蕩器(需外接晶體)
n 發射功率:-20dBm~5dBm
n 接收噪聲系數:10dB~15dB
n 接收增益范圍:16dB~90dB
n 中頻帶寬:1Hz~200Hz
