概述(PRODUCT DESCRIPTION)

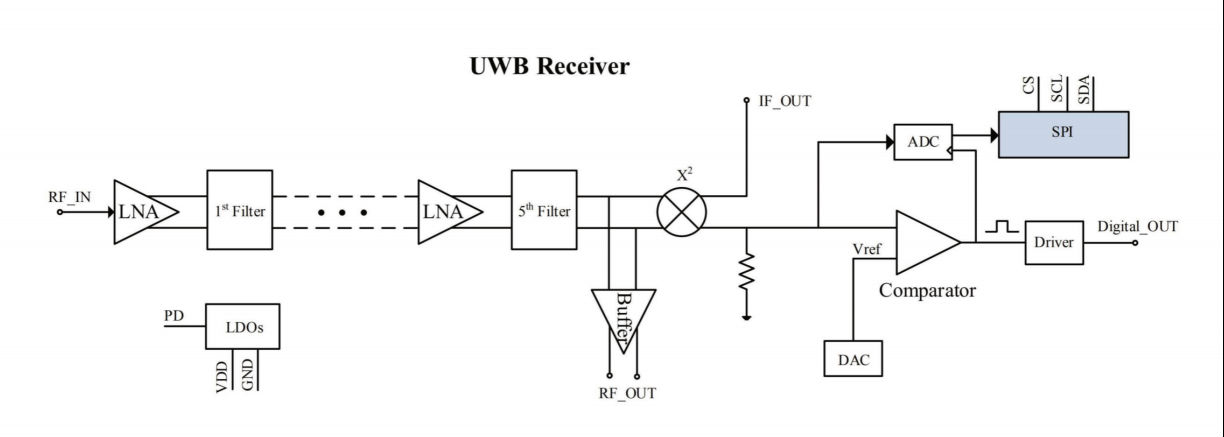

AGC3401EA 室內定位射頻前端芯片完成3.8G-4.5GHz寬帶脈沖調制信號的放大、濾波、包絡檢波、檢波后的脈沖基帶信號放大驅動、基帶脈沖比較器、高速基帶脈沖 ADC、數字脈沖信號輸出和LDO。芯片集成 SPI接口，通過該接口實現芯片的工作模式配置及性能指標優化，采用0.18um RF CMOS 工藝實現高度集成的UWB 接收芯片。
典型特征 (FEATURES)
n 通頻帶 3.8G-4.5GHZ
n 增益:40dB~45dB
n 內置LDO，供電電壓:2.1V~3.6V
n 噪聲系數:4.5dB
n 最小檢測脈沖寬度:＜6.5nS
n 檢波脈沖上升時間:＜0.5nS
n 幅度檢測ADC:8bit
n 參考電平DAC:9bit
n 提供 Power down 休眠控制端口
n 集成了三線 SPI控制接口
n 接收增益范圍:16dB~90dB
n 輸入 1dB壓縮點-40dBm
n 工作電流:40mA
