概述(PRODUCT DESCRIPTION)

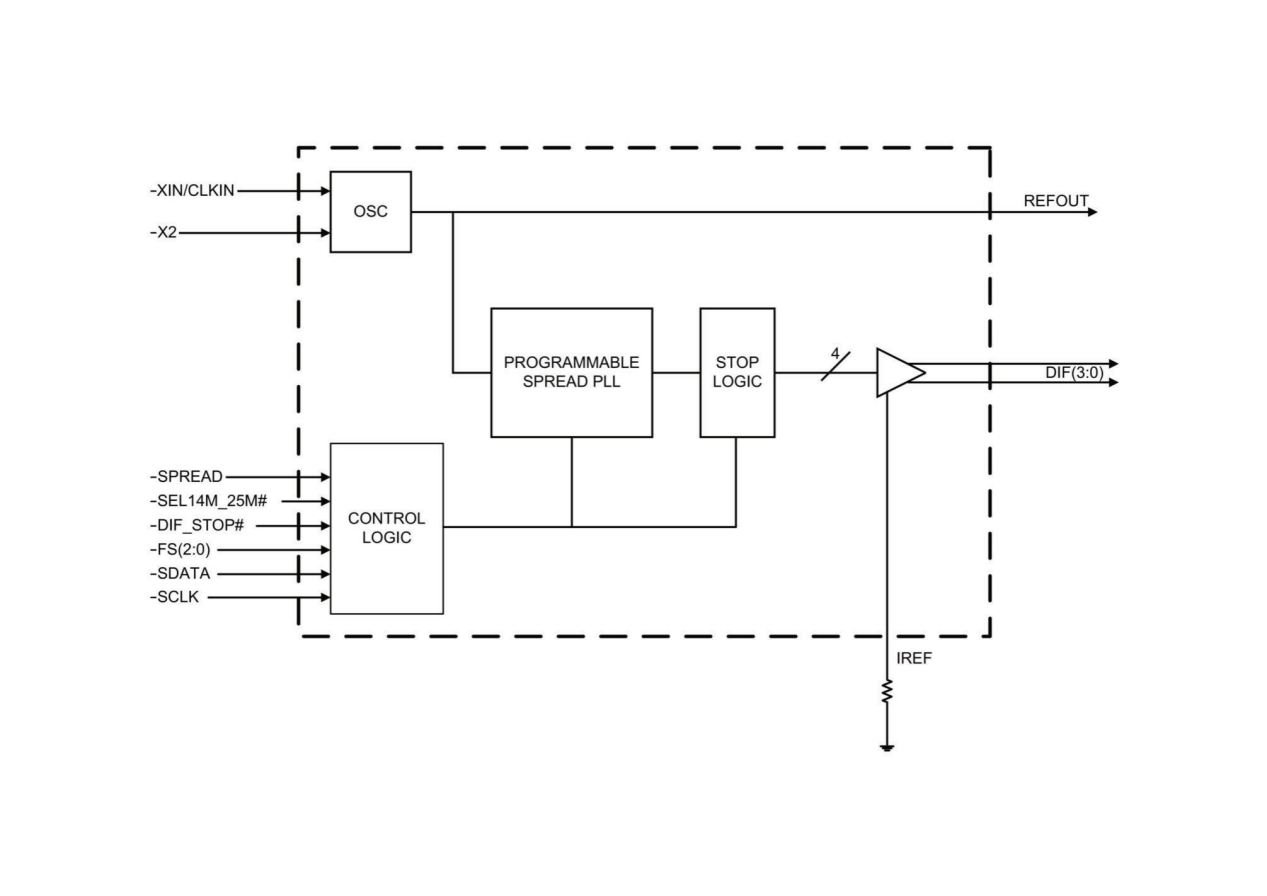

AGC5751 是一款4端口差分輸出PLL SSCG芯片,完全兼容RenesasICS9FG104D,符合IntelCK410規范。芯片同樣支持PCIe和SATA應用。芯片的PLL參考時鐘頻率為14.31818MHz或25MHz,參考時鐘由內置晶體振蕩器(外接晶體)生成或外部直接輸入。芯片逐周(cycle-to-cycle)抖動<50ps,輸出偏斜<35pS。SCB-01-FG104D內部產生一路參考時鐘輸出。輸出頻點通過引腳或SMBuS串行接口控制。
典型特征 (FEATURES)
n 參考信號頻率14.31818MHz或25MHz,輸出頻點
100MHz/125MHz/133.33MHz/166.67MHz/200MHz/266MHz/333MHz/400MHz
n 晶體或外部參考時鐘輸入
n 4-0.7V電流模差分輸出(HCSL)支持100-MHZSATA
n -0.5%向下展頻或士0.25%中心展頻可禁用未使用輸出,Driven或Hi-Z狀態
n 逐周(cycle-to-cycle)抖動<50ps
n 輸出偏斜<35ps
n 士300ppm頻率準確度,若展頻禁用,土50ppm頻率準確度
